Патроны для монтажного пистолета: какие бывают, что означает цвет

Пороховой монтажный пистолет работает совсем не так, как обычный электроинструмент. Ему не нужен компрессор, аккумулятор или длинный кабель питания. Энергию для забивания дюбеля создаёт специальный монтажный патрон.

Именно поэтому патрон — не расходник, который можно покупать по принципу «главное, чтобы был калибр 6,8 мм». У монтажных патронов отличаются конструкция, длина, мощность, способ подачи и совместимость с конкретным инструментом.

На рынке можно встретить обозначения Д1, Д2, Д3, Д4, Д5, К2, К3, К4, К5, К6, С0–С5, а также МПУ-1, МПУ-2 и МПУ-3. Кроме букв и цифр, на патронах используется цветовая маркировка. Для человека, который впервые сталкивается с такой продукцией, всё это выглядит довольно запутанно.

На самом деле маркировка нужна именно для того, чтобы быстро определить тип и условную мощность патрона.

В этой статье разберём, чем отличаются монтажные патроны, что означают буквы и цифры, зачем патроны устанавливают в кассеты, что такое МПУ и на что обратить внимание при покупке.

Что такое монтажный патрон

Монтажный патрон — это специальный беспульный патрон для порохового монтажного инструмента. В отличие от обычного боевого патрона, он не предназначен для выстрела пулей.

Его задача совершенно другая: при срабатывании образуется энергия, которая через механизм монтажного пистолета передаётся дюбелю или другому рабочему элементу. Благодаря этому крепёж можно устанавливать непосредственно в твёрдое основание.

Именно поэтому пороховой монтажный пистолет особенно полезен там, где приходится работать с бетоном, железобетоном, кирпичом или металлическими конструкциями. В ряде случаев он позволяет выполнить крепление без предварительного сверления отверстия.

Для ПЦ-84 используются специальные беспульные монтажные патроны. Историческая нормативно-техническая документация выделяет группы Д, К и МПУ: длинные, короткие и усиленные монтажные патроны.

Важно понимать: монтажный патрон является частью конкретной системы «пистолет — патрон — крепёж — основание». Поэтому вопрос совместимости всегда важнее желания просто купить самый мощный вариант.

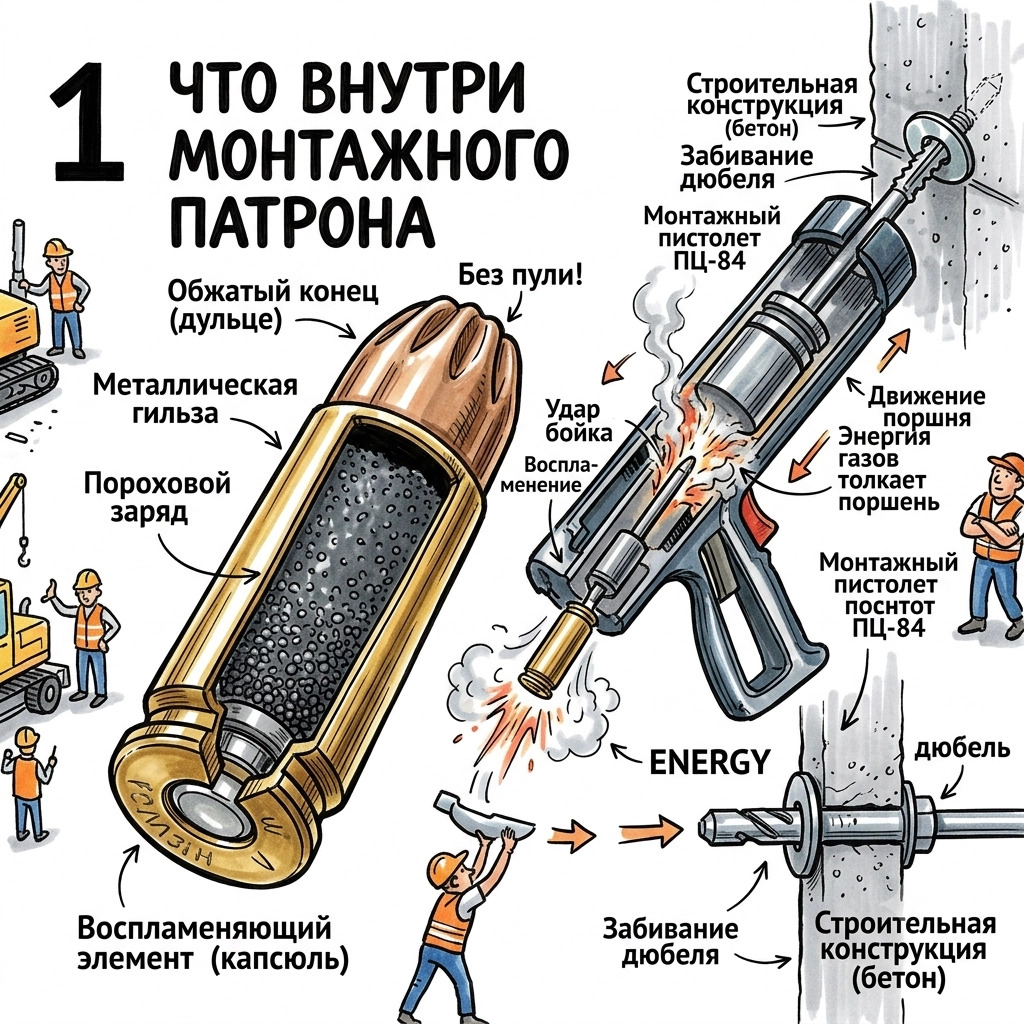

Из чего состоит монтажный патрон

Внешне патрон выглядит достаточно просто: небольшая металлическая гильза с обжатым концом.

Внутри находится пороховой заряд и система воспламенения. При срабатывании энергия пороховых газов используется не для разгона пули, а для приведения в действие механизма монтажного инструмента.

У различных групп патронов конструкция отличается. Например, для патронов Д и К применяется специальное исполнение беспульного патрона, а МПУ имеет центральное расположение капсюля-воспламенителя.

На обжатом конце патрона наносится отличительная окраска. Именно она позволяет быстро определить номер и условную мощность соответствующего патрона.

Поэтому цвет — это не декоративная маркировка и не обозначение производителя. Это часть системы идентификации.

Что означают буквы Д и К

Самая базовая маркировка — это буква.

• Д — длинный монтажный патрон.

• К — короткий монтажный патрон.

Исторически для отечественного порохового инструмента применялись именно эти две группы. В технической документации они описываются как монтажные патроны шифров Д и К — длинные и короткие.

У них отличается конструкция и размер гильзы, а значит, они не являются просто двумя вариантами одного патрона.

Поэтому нельзя исходить из логики: «Если у обоих 6,8 мм, значит, любой Д можно заменить К».

Совместимость определяется конструкцией конкретного монтажного пистолета.

На странице ПЦ-84 отдельно представлены патроны Д1–Д5 и патроны серии К на кассетах, а также другие варианты продукции.

Что означают цифры после буквы

Цифра показывает номер патрона внутри соответствующей серии и связана с его условной мощностью.

Упрощённо принцип выглядит так:

первая часть маркировки = тип патрона; цифра = его номер/уровень мощности.

Например, Д1 и Д4 относятся к одной группе Д, но имеют разную мощность.

То же самое относится к патронам К.

В старой нормативно-технической классификации для Д и К использовалась последовательность от слабого к более сильному: №1 — слабая, №2 — средняя, №3 — сильная, №4 — сверхсильная. При этом конкретные характеристики зависят от исполнения и стандарта выпуска.

На современной странице ПЦ-84 ассортимент маркирован шире — в частности, указаны Д1–Д5 и К2–К6. Поэтому при покупке ориентироваться нужно именно на маркировку конкретного производителя и совместимость с вашим инструментом, а не переносить автоматически старые таблицы на всю современную продукцию.

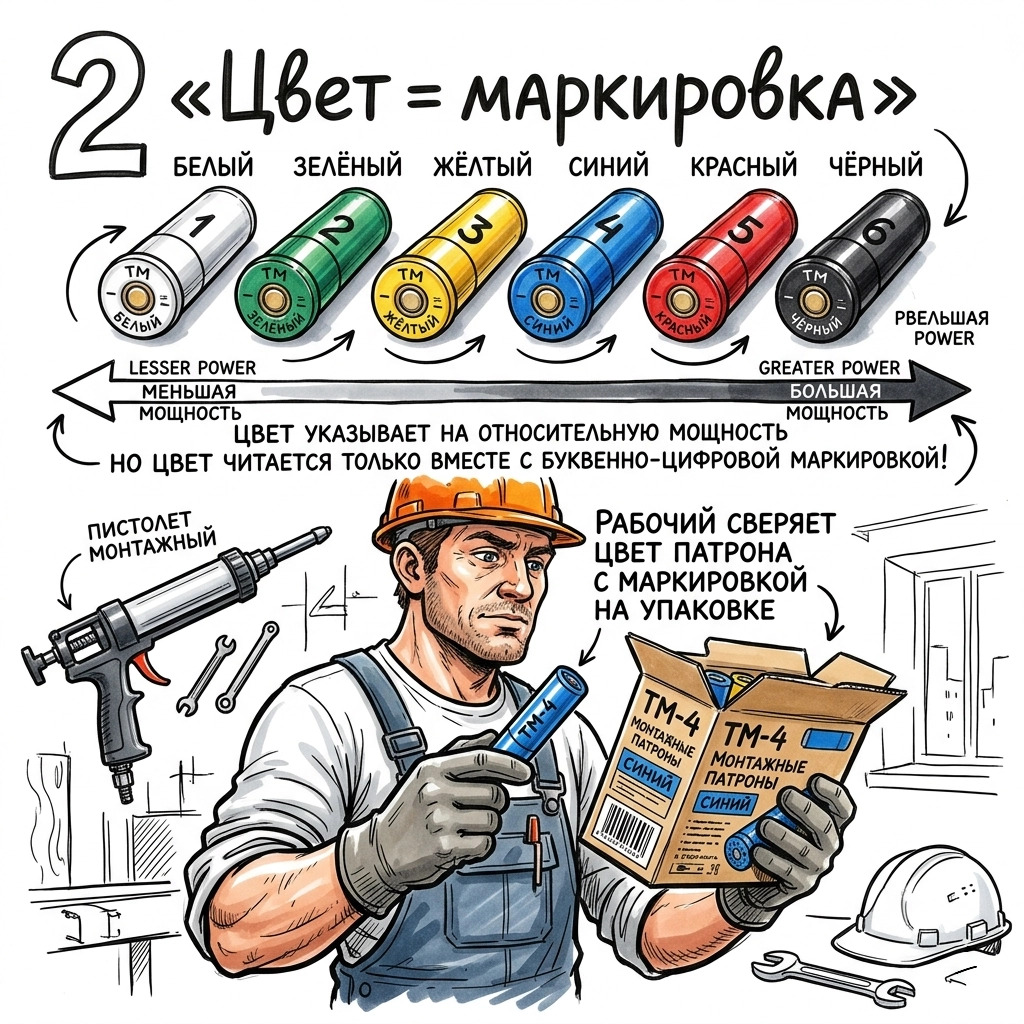

Что означает цвет монтажного патрона

Цвет — это визуальный способ быстро определить номер и условную мощность патрона.

Для классической системы Д/К использовалась последовательность:

белый → жёлтый → синий → красный

от меньшей к большей условной мощности.

Такую цветовую маркировку приводит техническая документация на пороховой инструмент.

Но здесь есть важный нюанс.

Нельзя просто сказать: «красный всегда означает одно и то же количество энергии для любого патрона».

Цвет необходимо рассматривать вместе с буквенно-цифровой маркировкой.

Например, у разных серий и конструкций патронов цветовая шкала может отличаться. На странице ПЦ-84 представлены белые, зелёные, жёлтые, синие, красные и чёрные варианты серии С, а также отдельные варианты К на кассетах.

Поэтому правильный алгоритм такой:

сначала определить серию → затем номер → затем проверить цветовую маркировку → после этого убедиться в совместимости с пистолетом.

Цвет нельзя использовать как единственный критерий выбора.

Серия С: что означают белый, зелёный, жёлтый, синий, красный и чёрный

На странице ПЦ-84 представлены патроны серии С:

• С-0 — белый;
• С-1 — зелёный;
• С-2 — жёлтый;
• С-3 — синий;
• С-4 — красный;
• С-5 — чёрный.

Такая последовательность позволяет быстро ориентироваться в линейке.

Однако при выборе нельзя пользоваться правилом «чем темнее цвет, тем лучше».

Более мощный патрон не означает автоматически более качественное крепление.

Слишком высокая энергия для конкретной комбинации инструмента, дюбеля и основания может привести к нежелательному результату: повреждению основания, крепежа или инструмента.

Поэтому профессиональный подход — подобрать не максимально мощный патрон, а подходящий по инструкции и условиям монтажа.

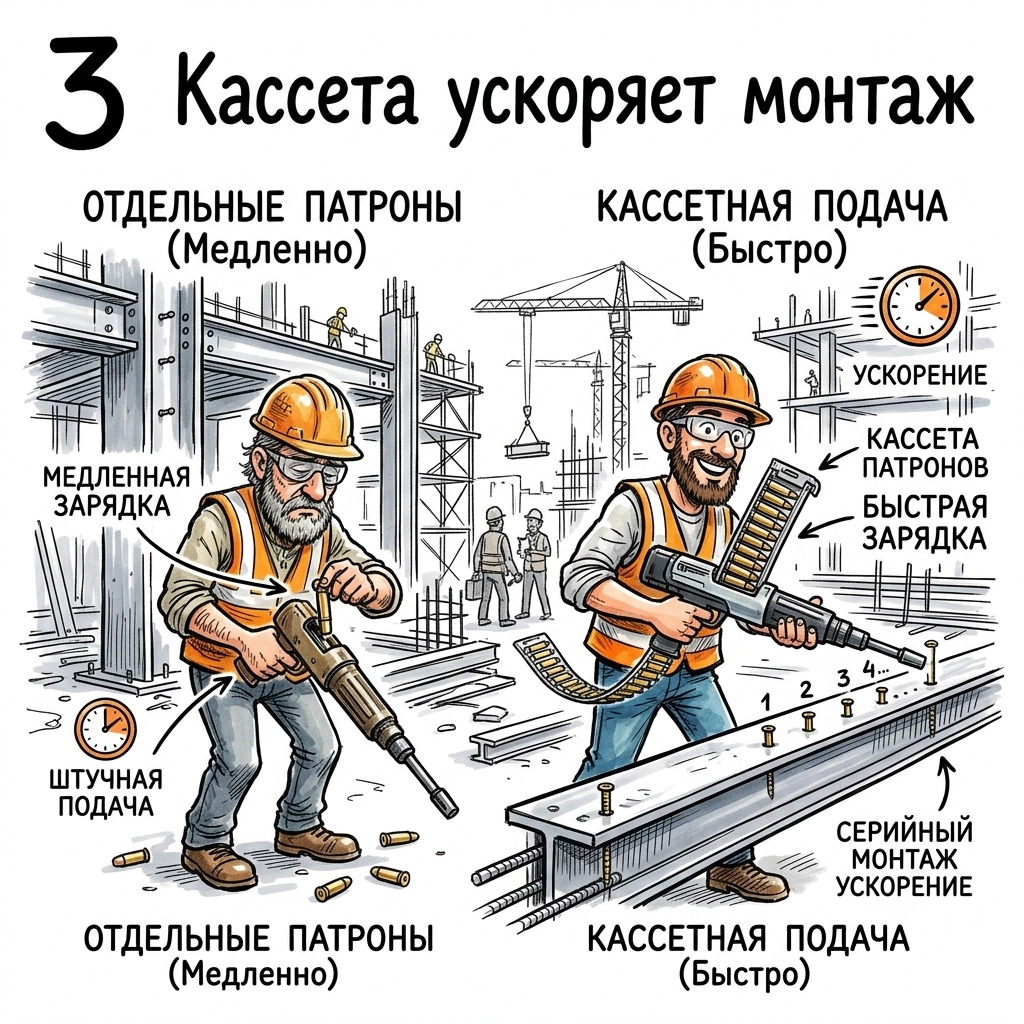

Зачем нужны патроны на кассетах

Кассета нужна прежде всего для удобства работы и быстрой подачи патронов.

Если при монтаже необходимо выполнить большое количество однотипных креплений, постоянно устанавливать каждый отдельный патрон вручную неудобно.

Кассетная система позволяет объединить несколько патронов в единый магазинный блок, который используется совместно с соответствующим монтажным инструментом.

На странице ПЦ-84 отдельно представлены К2 на кассетах, а также К3, К4, К5 и К6 на кассетах.

Преимущество особенно заметно на больших объёмах.

Допустим, рабочему необходимо сделать несколько сотен креплений на одном объекте. При штучной загрузке каждый патрон требует отдельной операции. При использовании совместимой кассетной системы процесс становится быстрее и организованнее.

Но кассета — это не просто упаковка.

Она является частью системы подачи патронов, поэтому нужно убедиться, что кассетный патрон предназначен именно для используемого монтажного пистолета.

Нельзя считать, что любой патрон, физически помещающийся в кассету, автоматически совместим с инструментом.

Штучные и кассетные патроны

Условно монтажные патроны можно разделить на два варианта подачи.

• Штучные — каждый патрон устанавливается отдельно.

• Кассетные — патроны объединены в специальную ленту или кассету.

Штучная схема может быть удобна при небольшом количестве креплений или при использовании инструмента, конструкция которого рассчитана именно на отдельные патроны.

Кассеты особенно удобны при серийном монтаже, когда за рабочую смену требуется выполнить большое количество одинаковых операций.

При этом нельзя выбирать кассету только потому, что она экономит время. Сначала проверяют, рассчитан ли конкретный монтажный пистолет на такую систему подачи.

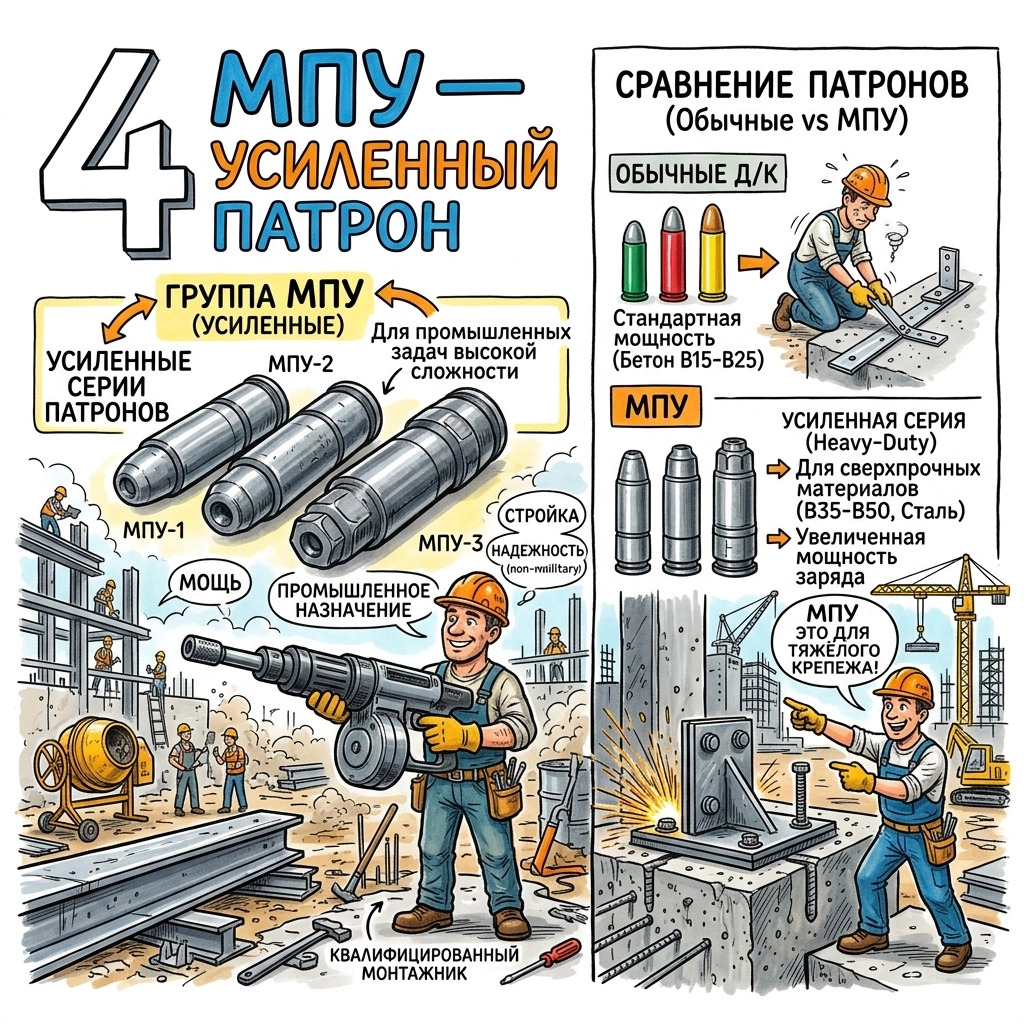

Что такое МПУ

МПУ — это монтажный патрон усиленный.

Это отдельная группа монтажных патронов, отличающаяся конструкцией и повышенной мощностью по сравнению с обычными вариантами. В технической документации МПУ прямо выделяются как усиленные монтажные патроны.

На странице ПЦ-84 представлены:

• МПУ-1;
• МПУ-2;
• МПУ-3.

МПУ нельзя воспринимать как просто «очень мощную версию обычного патрона».

Это отдельный тип продукции, который применяется с соответствующим пороховым инструментом.

Поэтому если в инструкции к вашему пистолету указаны патроны Д или К, нельзя самостоятельно заменять их на МПУ только потому, что МПУ кажется мощнее.

Для МПУ используется другая конструктивная схема воспламенения: капсюль расположен по центру дна гильзы.

Чем МПУ отличается от обычных Д и К

Главное различие — не только в мощности.

Д и К относятся к основным группам специальных монтажных патронов, а МПУ — к усиленным патронам отдельной конструкции.

Исторические документы связывают МПУ прежде всего со специальным пороховым инструментом и промышленными задачами.

Поэтому при покупке МПУ необходимо точно знать, для какого инструмента они предназначены.

Это особенно важно для старых отечественных монтажных пистолетов и промышленного оборудования: название патрона само по себе не гарантирует совместимость.

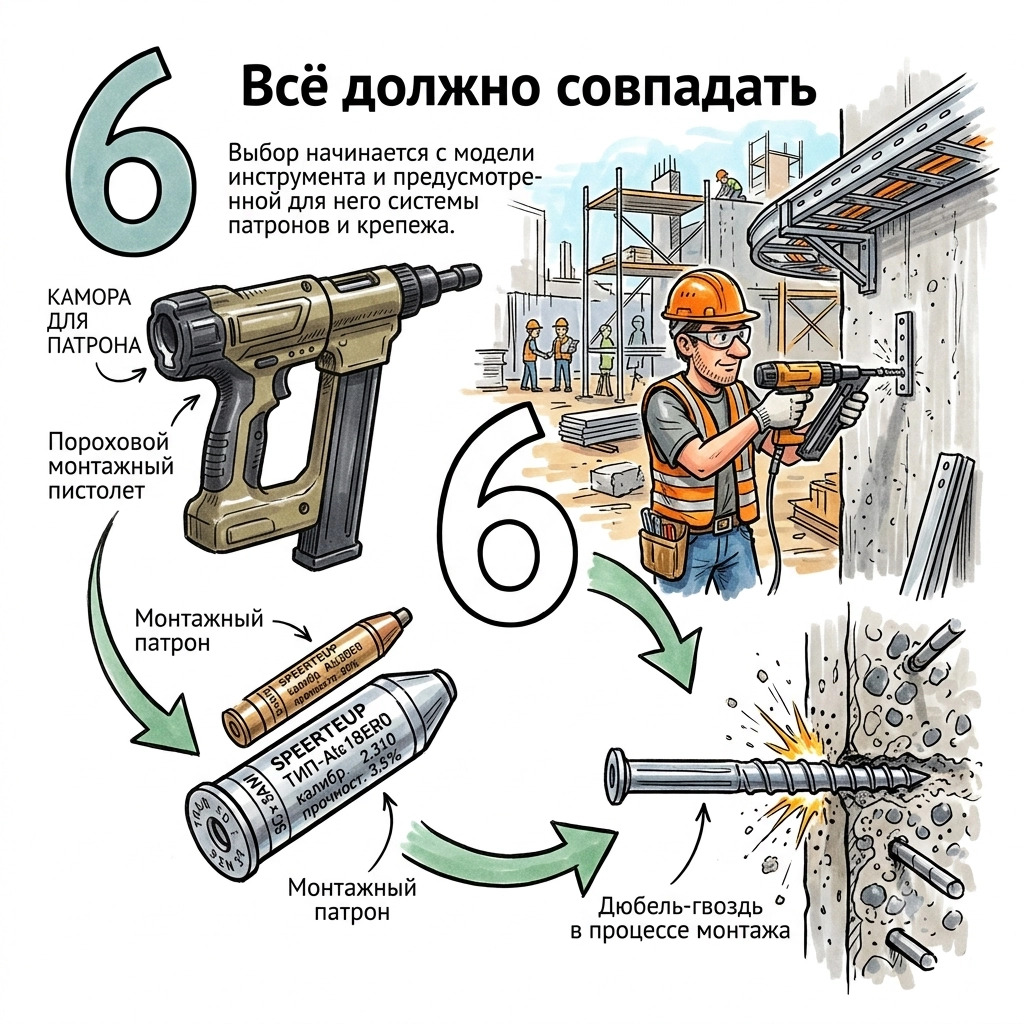

Как выбрать патрон для монтажного пистолета

Начинать нужно не с цвета.

• Первое — модель монтажного пистолета.

• Второе — тип патрона, предусмотренный производителем инструмента.

• Третье — серия и номер патрона.

• Четвёртое — цветовая маркировка, которая позволяет дополнительно проверить, тот ли вариант находится перед вами.

• Пятое — задача и материал основания.

И только после этого имеет смысл оценивать количество патронов и способ их подачи — штучный или кассетный.

Для ПЦ-84 это особенно важно, поскольку производитель и поставщик предлагают несколько разновидностей патронов, а не один универсальный тип.

Почему нельзя просто взять самый мощный патрон

Логика «чем мощнее, тем лучше» для монтажного инструмента не работает.

Задача состоит в том, чтобы получить достаточную энергию для нормального выполнения конкретного крепления.

Если энергии недостаточно, крепёж может не установить требуемым образом.

Если энергии слишком много, возрастает риск повреждения основания, крепежа или самого инструмента.

Кроме того, результат зависит не только от патрона. Имеют значение тип и состояние основания, используемый дюбель-гвоздь, конструкция монтажного пистолета и конкретная технология крепления.

Поэтому правильный выбор — это не поиск максимальной мощности, а подбор совместимой комбинации.

Почему один и тот же цвет нельзя считать универсальным

Это один из самых частых источников путаницы.

Покупатель видит, например, красный патрон и запоминает: «красный — самый сильный». Но затем сталкивается с другой серией, другой маркировкой или другим типом патрона.

Цвет действительно используется как индикатор мощности, но его значение необходимо читать вместе с маркировкой.

Например, в классической системе Д/К красный соответствует №4 — сверхсильному патрону.

Но на странице ПЦ-84 присутствует отдельная линейка С0–С5 с собственной последовательностью цветов.

Поэтому опытный монтажник смотрит не только на цвет. Он проверяет всю маркировку.

Что проверить перед покупкой большой партии

Если патроны покупаются для постоянной работы, лучше не ограничиваться вопросом «есть ли нужный цвет».

Стоит проверить:

• Производителя. Для продукции такого назначения важно понимать происхождение патронов.

• Маркировку. На упаковке и самих патронах должны быть понятны тип и номер.

• Совместимость с инструментом. Особенно если речь идёт о старом отечественном пистолете или специальном промышленном оборудовании.

• Условия хранения. Патроны должны храниться в предусмотренных производителем условиях.

• Документы. При закупке для организации или строительной компании важно иметь документы, подтверждающие характеристики и безопасность продукции.

Сам сайт ПЦ-84 отдельно рекомендует обращать внимание на происхождение патронов, возможность скидки при покупке крупной партии и наличие документов, подтверждающих качество и безопасность.

Почему хранение патронов имеет значение

Монтажный патрон содержит воспламеняемый пороховой заряд, поэтому относиться к нему как к обычному металлическому расходнику нельзя.

В нормативной документации монтажные патроны относятся к опасным грузам класса 4, подкласса 4.1 — легковоспламеняющимся твёрдым веществам.

Это означает, что вопросы хранения, транспортировки и обращения должны решаться в соответствии с требованиями производителя и действующими правилами.

Особенно нежелательно самостоятельно вскрывать, разбирать, переснаряжать или пытаться изменить конструкцию патрона.

Монтажный патрон — готовое промышленное изделие, которое используется только по назначению.

Почему качество патрона важно для монтажного пистолета

Пороховой монтажный инструмент работает с большой скоростью и нагрузкой.

Если патрон не соответствует инструменту или имеет проблемы с качеством, последствия могут быть гораздо серьёзнее, чем просто неудачное крепление.

Нормальный патрон должен иметь стабильные характеристики и соответствовать заявленной серии.

Именно поэтому для профессиональной работы имеет смысл приобретать продукцию у поставщика, который может объяснить происхождение товара и предоставить необходимые документы.

На сайте ПЦ-84 указано, что компания работает с патронами для отечественных и зарубежных строительных пистолетов, а хранение продукции осуществляется в условиях, предусмотренных производителем.

Как понять, что именно вам нужно

Если упростить весь выбор до нескольких вопросов, схема получается такой.

• Есть монтажный пистолет? Сначала определяем его модель.

• Известен тип патрона из инструкции? Проверяем Д, К, МПУ или другую предусмотренную серию.

• Нужна определённая мощность? Смотрим номер патрона.

• Нужно быстро выполнить много креплений? Проверяем возможность использования кассет.

• Видим цвет? Используем его как дополнительную проверку маркировки, а не как единственный ориентир.

• Покупаем большую партию? Проверяем производителя, документы, условия хранения и возможность оптовой цены.

Такой подход значительно надёжнее, чем покупать патроны по принципу «возьму самые мощные».

Патроны для ПЦ-84 и других монтажных пистолетов

Монтажный патрон — небольшая, но очень важная часть пороховой монтажной системы. От правильного выбора зависит не только скорость работы, но и нормальная работа самого инструмента.

В каталоге ПЦ-84 представлены патроны Д1–Д5, С0–С5, кассетные варианты К2–К6, а также МПУ-1, МПУ-2 и МПУ-3. Патроны поставляются упаковками, а для отдельных позиций предусмотрена кассетная подача.

Если вы не уверены, какой именно патрон подходит к вашему монтажному пистолету, лучше не выбирать его только по цвету или внешнему виду. Сообщите модель инструмента и задачу — так можно точнее определить подходящий тип.
