Дюбель-гвозди для ПЦ-84: какие бывают, чем отличаются оцинкованные, с шайбой и DN и как выбрать

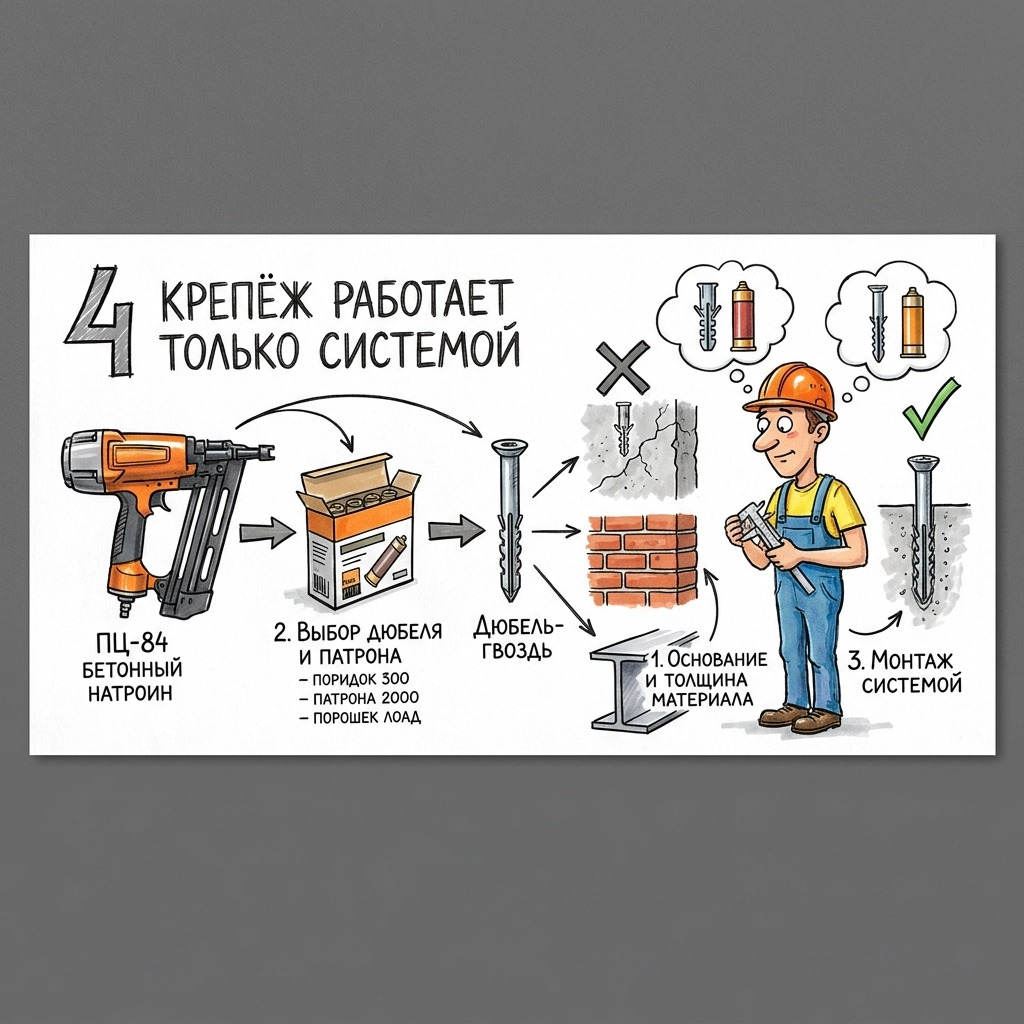

Монтажный пистолет ПЦ-84 работает не сам по себе. Для нормального крепления нужна вся система: пистолет, подходящий патрон и правильно подобранный дюбель-гвоздь. Если патрон определяет энергию выстрела, то дюбель передаёт эту энергию в основание и непосредственно удерживает закрепляемую деталь.

Поэтому ситуация «есть ПЦ-84, возьмём любые дюбели» — не лучший подход. Дюбель отличается длиной, конструкцией головки, наличием и размером шайбы, покрытием, назначением и особенностями работы с конкретным материалом.

На практике чаще всего приходится выбирать между обычными оцинкованными дюбель-гвоздями с шайбой и специализированными монтажными дюбелями серии DN. Разберёмся, чем они отличаются и какой вариант нужен для разных задач.

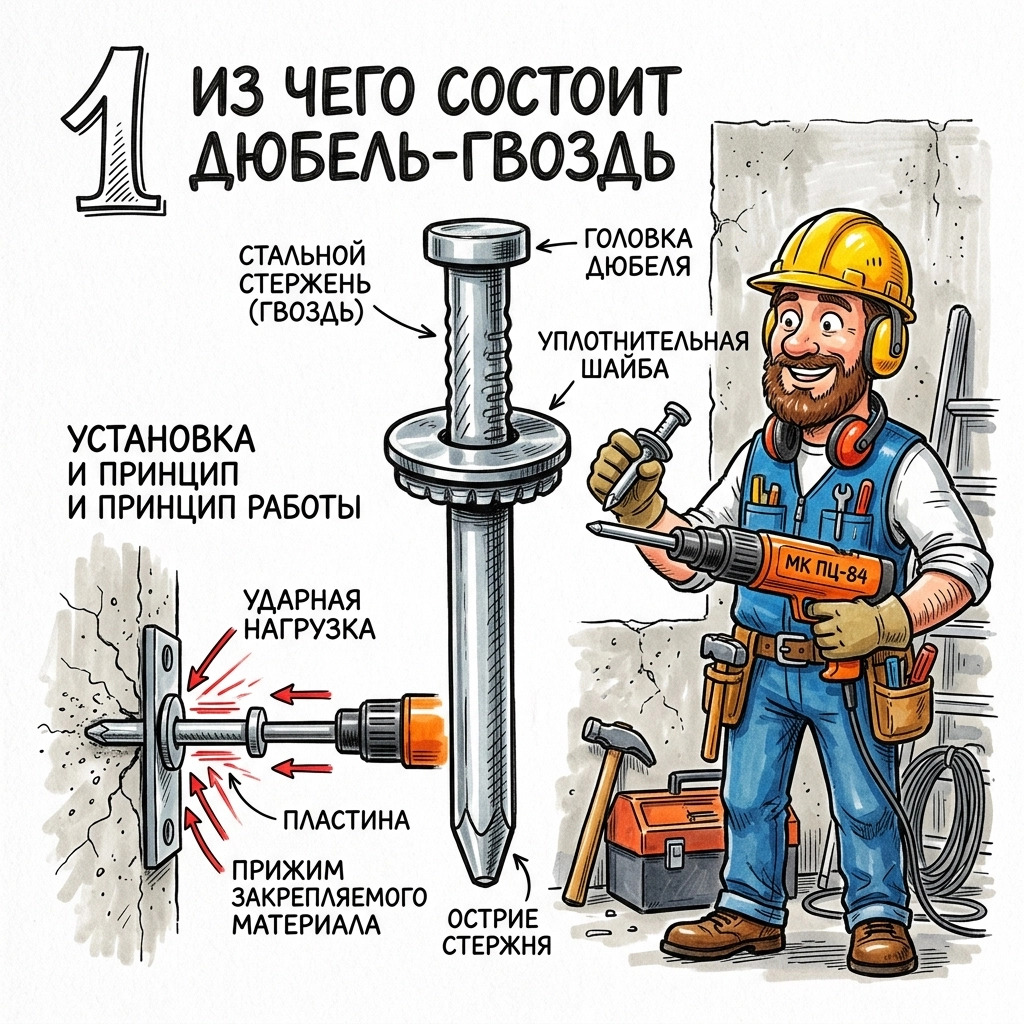

Что такое дюбель-гвоздь для монтажного пистолета

Монтажный дюбель-гвоздь — это специальный стальной крепёж для прямого монтажа. В отличие от обычного дюбеля, который сначала устанавливают в просверленное отверстие, такой крепёж забивается в основание непосредственно монтажным пистолетом.

У него есть стальной стержень, головка и, в зависимости от конструкции, шайба. Дюбель рассчитан на ударную нагрузку при монтаже и должен быть изготовлен из подходящей стали с необходимыми механическими свойствами.

На сайте ПЦ-84 дюбель-гвоздь описывается как закалённый стальной крепёж для прямого монтажа. Конструкция включает тело, шляпку и центрирующую шайбу, которая помогает удерживать закрепляемый материал.

Главное преимущество такого способа — скорость. Не нужно отдельно сверлить отверстие, устанавливать пластиковый дюбель и затем закручивать шуруп. Но скорость имеет смысл только тогда, когда крепёж правильно подобран под основание и конкретную задачу.

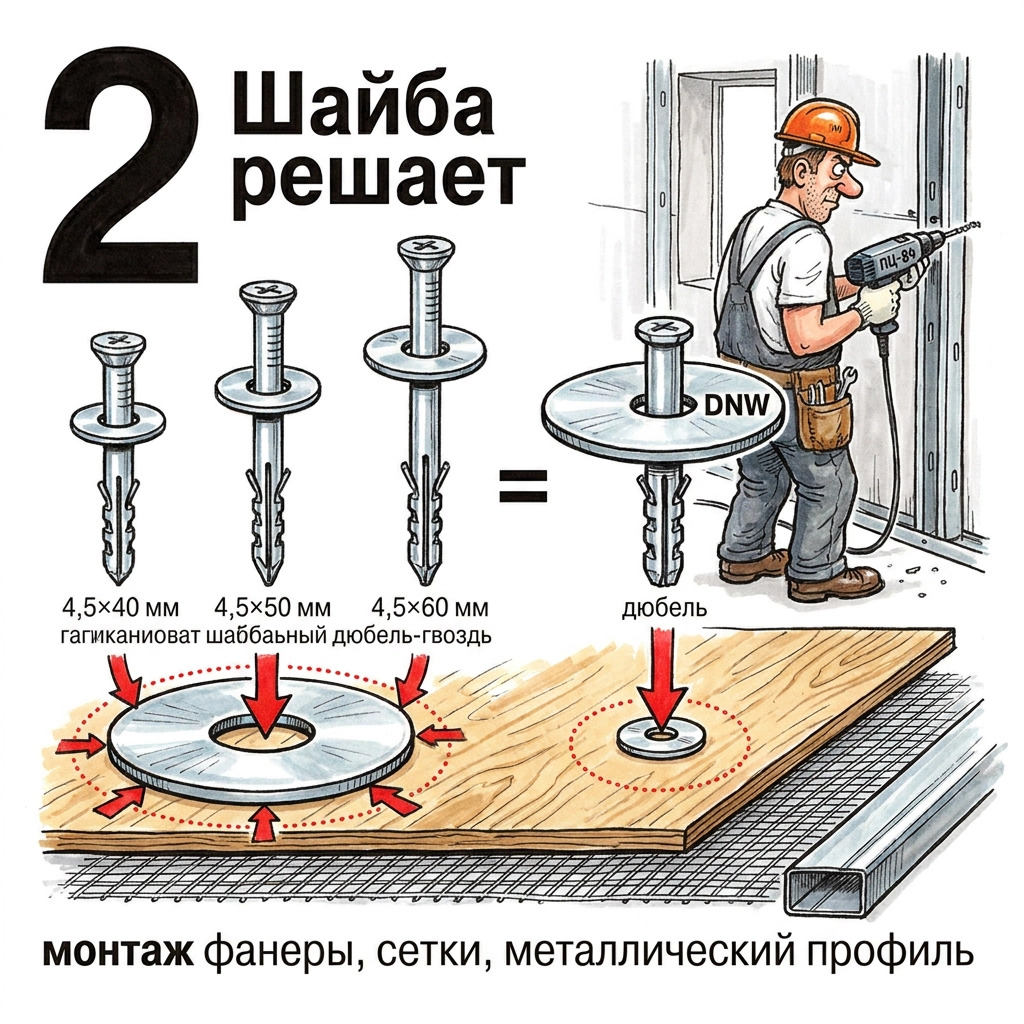

Зачем дюбелю нужна шайба

Шайба у монтажного дюбель-гвоздя выполняет вполне практическую функцию.

Представим, что необходимо закрепить тонкий металлический лист, сетку, профиль или другой относительно тонкий материал. Если удар приходится только в небольшую головку, нагрузка концентрируется на маленькой площади.

Шайба увеличивает площадь прижима. Благодаря этому закрепляемый материал лучше удерживается головкой дюбеля и меньше повреждается при монтаже.

Именно поэтому дюбели с шайбой особенно удобны для крепления материалов, которые нельзя просто прижать маленькой головкой.

При этом размер шайбы тоже имеет значение. Для одних работ достаточно стандартной, а для других лучше использовать увеличенную шайбу. На сайте ПЦ-84 отдельно выделены DNW — дюбель-гвозди с увеличенными шайбами, которые могут использоваться, например, для монтажа фанеры, сетки и профиля.

Оцинкованные дюбель-гвозди 4,5×40, 4,5×50 и 4,5×60 мм

Один из самых понятных вариантов — оцинкованные дюбель-гвозди с шайбой.

В каталоге ПЦ-84 представлены размеры:

4,5×40 мм
4,5×50 мм
4,5×60 мм

Такие размеры позволяют подобрать крепёж под разную толщину закрепляемого материала и глубину установки.

Цинковое покрытие используется для защиты стали от коррозии. Это особенно актуально, когда крепёж эксплуатируется не в идеально сухом помещении.

Но слово «оцинкованный» не означает, что такой дюбель автоматически подходит для любой наружной или влажной среды. При выборе необходимо учитывать реальные условия эксплуатации, материал основания и требования конкретного объекта.

Ещё один важный момент — длина.

Если нужно закрепить тонкий материал на прочном бетонном основании, чрезмерно длинный дюбель не обязательно даст лучший результат. С другой стороны, если основание или конструкция требуют большей глубины установки, слишком короткий крепёж может оказаться неподходящим.

Поэтому сначала определяют конструкцию и основание, а уже потом выбирают длину.

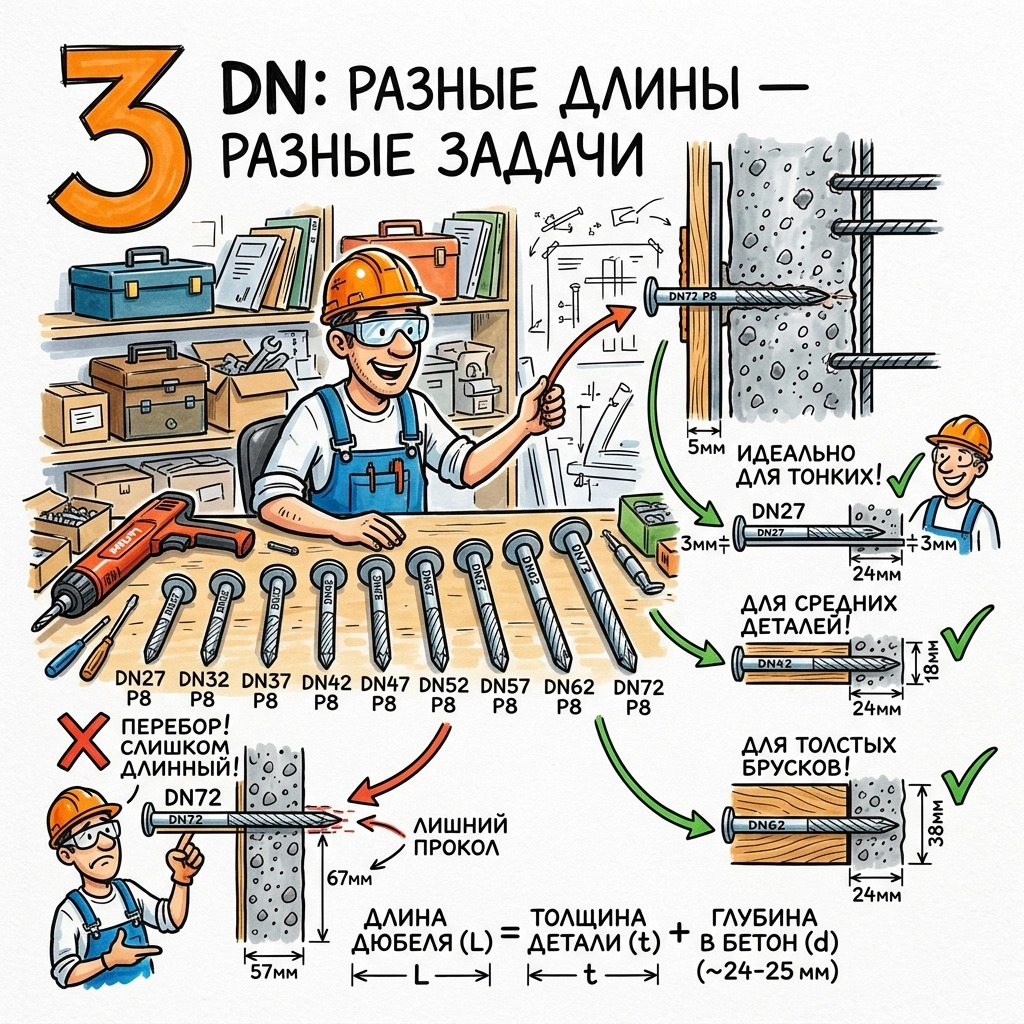

Что такое DN27, DN32, DN37 и другие DN

Серия DN выглядит непривычно для человека, который раньше работал только с обычными дюбель-гвоздями.

В каталоге ПЦ-84 представлены:

DN27 P8, DN32 P8, DN37 P8, DN42 P8, DN47 P8, DN52 P8, DN57 P8, DN62 P8 и DN72 P8.

Сам принцип здесь простой: серия позволяет подобрать дюбель определённой длины под конкретную монтажную задачу.

Число в обозначении не стоит воспринимать как «мощность дюбеля». В первую очередь при выборе нужно смотреть на конструкцию крепежа, его длину, диаметр, головку, шайбу и совместимость с конкретным монтажным пистолетом.

Важен и патрон. На странице ПЦ-84 отдельно указано, что для разных размеров дюбелей необходимо правильно подбирать величину заряда. Это влияет не только на качество монтажа, но и на ресурс самого инструмента.

Поэтому схема «чем мощнее патрон, тем лучше» здесь тоже не работает.

DN и обычный оцинкованный дюбель с шайбой — в чём разница

Внешне разные монтажные дюбели могут выглядеть очень похоже, но это не делает их взаимозаменяемыми во всех ситуациях.

Обычный оцинкованный дюбель 4,5×40, 50 или 60 мм — понятный универсальный вариант с шайбой для соответствующих монтажных задач.

DN — отдельная серия монтажных дюбелей, рассчитанная на использование со строительными пистолетами. В каталоге ПЦ-84 она представлена целым рядом длин от 27 до 72 мм.

На практике это удобно, когда объект требует разных глубин крепления. Вместо одного размера крепежа можно подобрать несколько вариантов под толщину материала и конкретное основание.

Именно поэтому профессиональному монтажнику обычно выгоднее иметь не один «универсальный» размер, а несколько ходовых вариантов.

Когда нужна увеличенная шайба

Есть задачи, где стандартной головки или шайбы недостаточно.

Например, при креплении сетки, фанеры или некоторых видов профиля площадь контакта имеет большое значение. Увеличенная шайба распределяет прижим по большей площади.

Для таких задач применяются специальные варианты с увеличенной шайбой — DNW. ПЦ-84 прямо указывает их среди типов дюбелей для строительного пистолета.

Здесь важно не путать «большую шайбу» с повышенной прочностью самого дюбеля. Шайба решает прежде всего задачу прижима закрепляемого материала. Она не превращает любой дюбель в крепёж для более высокой нагрузки.

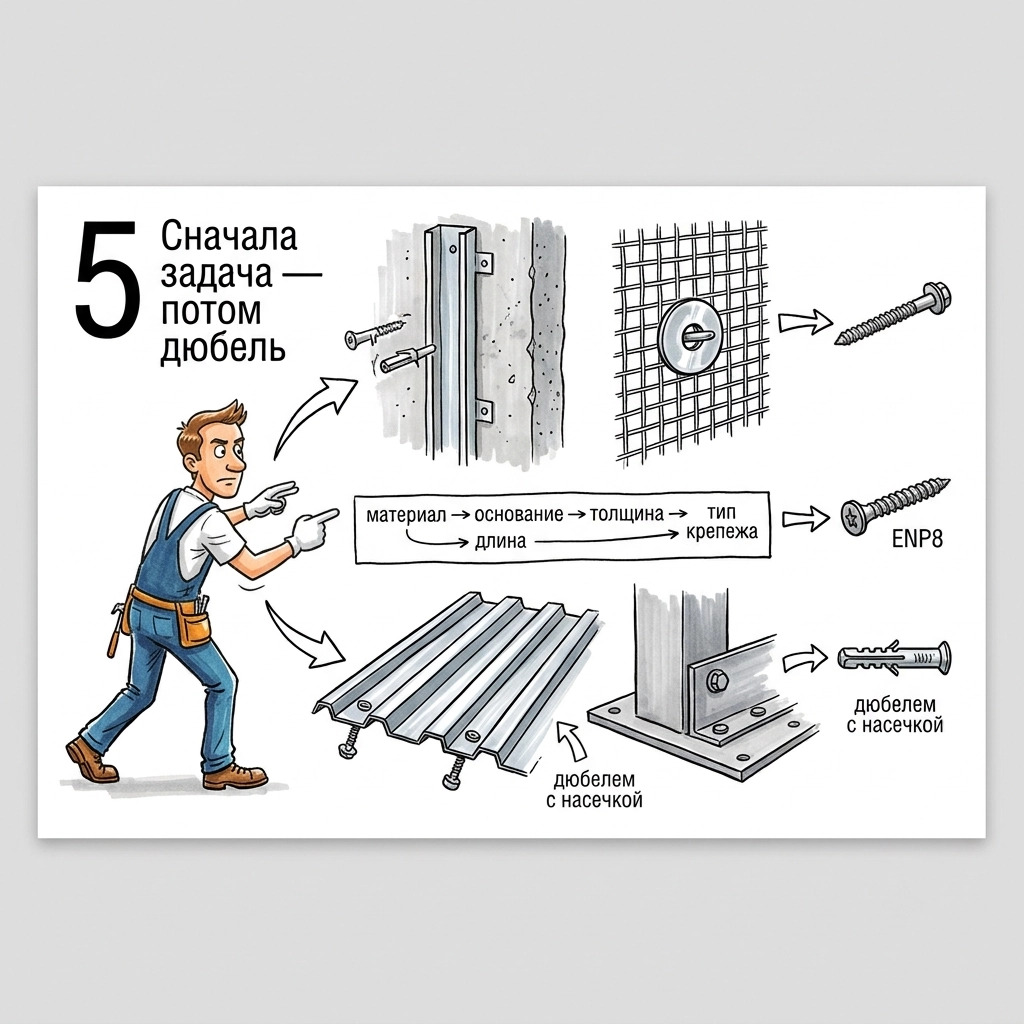

Дюбели с насечкой для металлического основания

Отдельная категория — монтажные дюбель-гвозди с насечкой.

Такая конструкция нужна для работ, где крепёж взаимодействует с металлическим основанием. Насечка помогает обеспечить необходимое взаимодействие крепежа с материалом.

На странице ПЦ-84 этот тип выделен отдельно: дюбели с насечкой предназначены для крепления к металлическому основанию.

Это хороший пример того, почему нельзя выбирать дюбель только по длине. Два крепежа одинаковой длины могут иметь совершенно разное назначение.

ENP8 для профилированного листа

Для профилированного листа в каталоге отдельно выделены монтажные дюбели ENP8.

Это ещё один специализированный вариант. Если задача связана с креплением профилированного листа, не стоит автоматически заменять специальный крепёж обычным дюбель-гвоздём только потому, что оба забиваются монтажным пистолетом.

У каждого элемента системы есть своё назначение.

Как выбрать длину дюбеля

Самый распространённый вопрос при покупке — «какой длины взять?».

Правильный ответ зависит сразу от нескольких параметров.

• Первый — толщина закрепляемого материала.

• Второй — материал основания.

• Третий — необходимая глубина установки.

• Четвёртый — конкретная конструкция самого крепежа и требования монтажного пистолета.

Например, если крепится тонкий материал к прочному основанию, нет смысла автоматически переходить на максимально длинный дюбель. Если же основание требует большей глубины фиксации или закрепляемая деталь имеет значительную толщину, понадобится другой размер.

На сайте ПЦ-84 также отмечается зависимость выбора длины от основания: для более прочного материала может использоваться меньшая длина, а для более рыхлого основания может потребоваться более длинный дюбель.

Но это не универсальная формула. Для ответственных конструкций выбор крепежа должен соответствовать проектным требованиям и характеристикам конкретного основания.

Почему нельзя выбирать дюбель отдельно от патрона

Монтажный пистолет и дюбель — часть одной системы.

При выстреле патрон создаёт импульс, который передаётся через механизм пистолета на крепёж. Если параметры системы подобраны неправильно, можно получить недостаточную глубину установки, повреждение крепежа или проблемы с самим инструментом.

Поэтому при подборе нужно учитывать:

• тип монтажного пистолета;

• тип и размер дюбеля;

• диаметр головки и шайбы;

• материал и толщину закрепляемой детали;

• материал основания;

• подходящий патрон.

ПЦ-84 указывает совместимость своих дюбелей не только с ПЦ-84, но и с рядом других монтажных пистолетов, включая ПЦ-08, GFT-5 и GFT-603. При этом совместимость конкретного крепежа всё равно необходимо проверять по характеристикам инструмента.

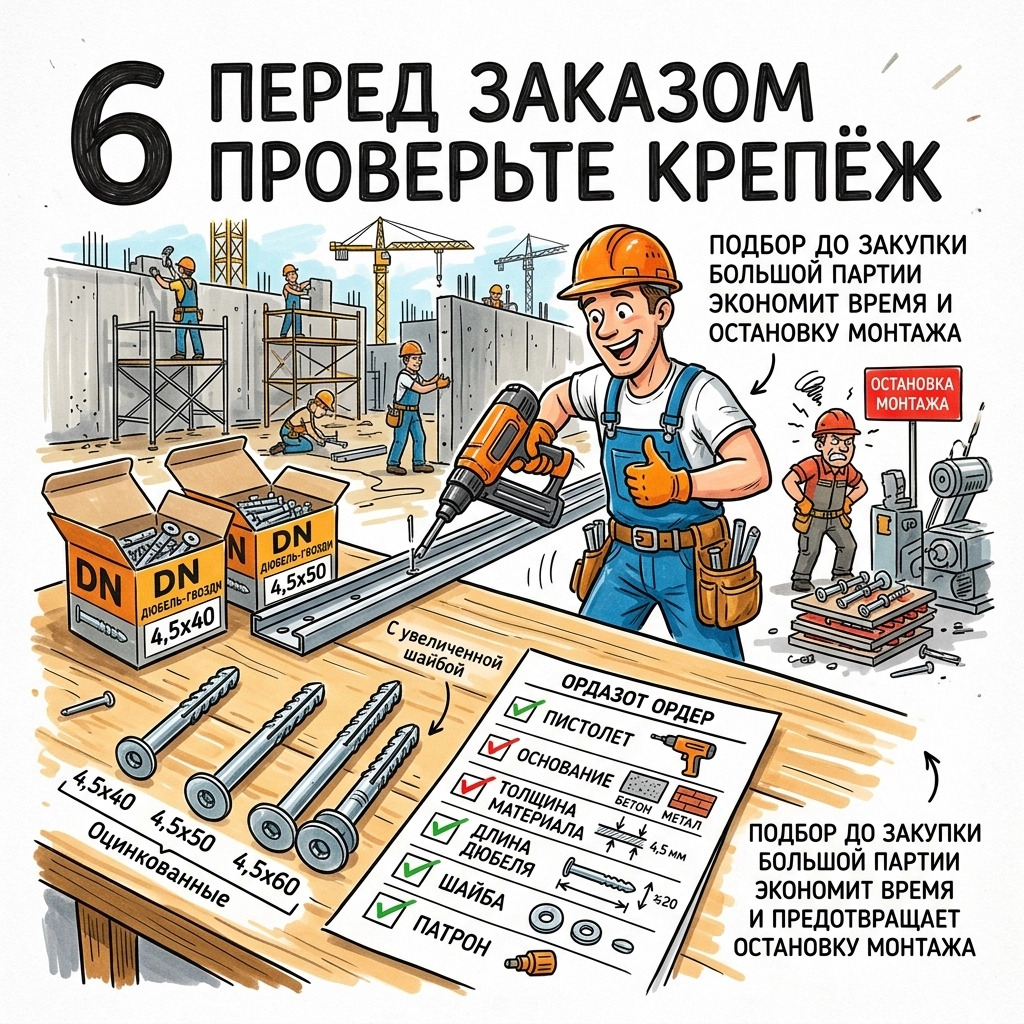

Как не ошибиться при заказе большой партии

На небольшом объекте ошибка в выборе нескольких упаковок неприятна. На крупном строительстве она превращается в реальную проблему: крепёж уже закуплен, работа остановилась, а подходящие дюбели приходится срочно искать.

Поэтому перед большой закупкой лучше сначала определить несколько вещей.

• Первое — что именно крепим. Профиль, сетку, листовой материал, фанеру, элемент инженерной системы или другую конструкцию.

• Второе — куда крепим. Бетон, кирпич, металл или другое основание.

• Третье — какая толщина закрепляемого материала.

• Четвёртое — нужна ли стандартная или увеличенная шайба.

• Пятое — какая длина дюбеля нужна.

• Шестое — какой именно монтажный пистолет используется.

После этого уже можно подбирать конкретный тип крепежа.

Такой порядок намного надёжнее, чем искать дюбель по фотографии или просто покупать самый длинный вариант.

Что выбрать для ПЦ-84: коротко

Если требуется обычное крепление тонкого материала и подходит конструкция стандартного дюбель-гвоздя, можно рассматривать оцинкованные варианты 4,5×40, 4,5×50 или 4,5×60 мм.

Если требуется универсальный монтажный крепёж разных длин, в каталоге ПЦ-84 есть серия DN P8 — от DN27 до DN72.

Если требуется увеличить площадь прижима, стоит обратить внимание на варианты с увеличенной шайбой DNW.

Для профилированного листа предусмотрены ENP8.

Для работы по металлическому основанию существуют дюбели с насечкой.

А если речь идёт о креплении инженерных коммуникаций или специальных монтажных конструкций, можно использовать готовые крепёжные узлы или резьбовые дюбель-шпильки, которые также представлены в ассортименте ПЦ-84.

Почему хороший дюбель важнее, чем кажется

В прямом монтаже дюбель получает серьёзную ударную нагрузку. Поэтому это не обычный гвоздь, который можно заменить первым похожим металлическим стержнем.

Для монтажного крепежа важны материал, термообработка, геометрия, качество поверхности, конструкция головки и соответствие пистолету.

Особенно это заметно на больших объектах. Когда монтажник забивает сотни или тысячи креплений, даже небольшое различие в качестве крепежа начинает проявляться в виде брака, повреждений материала и нестабильного результата.

Поэтому при закупке стоит обращать внимание не только на цену килограмма, но и на стабильность партии, характеристики изделия и соответствие конкретному инструменту.

Где купить дюбель-гвозди для ПЦ-84

В каталоге ПЦ-84 представлены монтажные дюбель-гвозди разных типов и размеров: оцинкованные варианты с шайбой 4,5×40, 4,5×50 и 4,5×60 мм, серия DN P8, а также специализированные виды крепежа. Цена на странице каталога указана за 1 кг при покупке одной упаковки, отпуск — от одной упаковки.

Перед заказом большой партии лучше сообщить менеджеру модель монтажного пистолета, материал основания, толщину закрепляемой детали и предполагаемый тип работ. Это позволит подобрать крепёж не просто по размеру, а под конкретную монтажную задачу.

ПЦ-84 работает с заказами по Санкт-Петербургу и России. Получить консультацию и оформить заказ можно по телефону +7 (812) 984-06-60.
